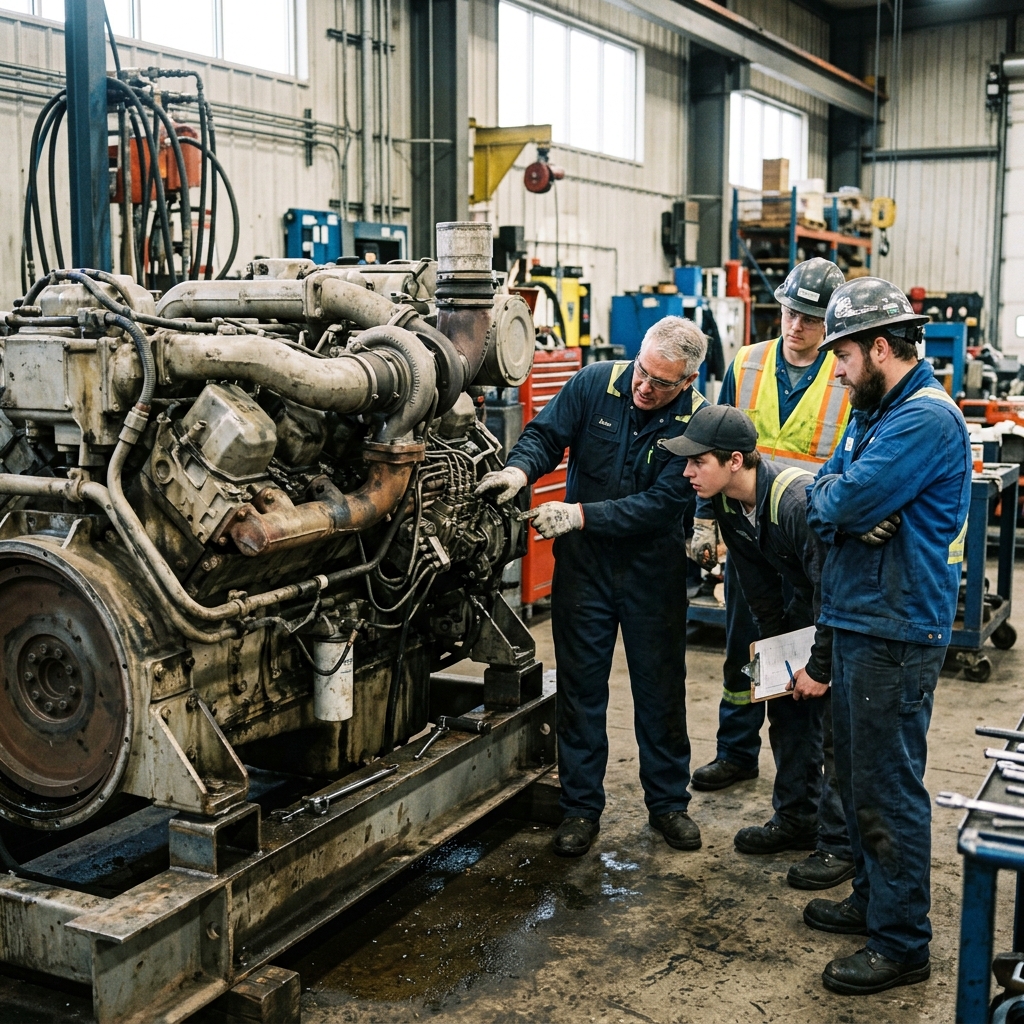

Dieselmotor vibriert
In einem mittelständischen Blockheizkraftwerk in Süddeutschland bemerkt der Chefingenieur während der Volllastphase unregelmäßige Amplituden am Primäraggregat. Die massiven Betonfundamente des Gebäudes übertragen die Schwingungen bis in die angrenzenden Verwaltungsräume.
Erste Risse an den Kompensatoren der Abgasleitung signalisieren akuten Handlungsbedarf. Eine ungeplante Abschaltung würde die Wärmeversorgung des lokalen Fernwärmenetzes gefährden.
In diesem kritischen Moment kontaktiert der Betreiber die Experten der STS Schwingungstechnik Schuster GmbH. Durch eine sofortige Schwingungsanalyse identifizieren wir die Ursache in einer fehlerhaften Abstimmung der Federsteifigkeiten. Wir liefern innerhalb von 48 Stunden maßgeschneiderte Schwingungsdämpfer. Die mechanische Belastung sinkt sofort und die Anlage kehrt in den sicheren Dauerbetrieb zurück.
Dieselmotor vibriert? Schwingungen wirksam reduzieren
Ihr Dieselmotor vibriert ungewöhnlich stark? Spürbare Schwingungen am Motor, Aggregatrahmen oder Fundament entstehen häufig durch Unwucht, Zünd-/Einspritzunregelmäßigkeiten, Fehlausrichtung (Kupplung/Welle), verschlissene Motorlager oder Resonanzen von Rahmen, Abgasanlage und Aufstellung. Die Folgen reichen von Lärm, Materialermüdung und lockeren Verschraubungen bis zu Schäden an Anbauteilen, Leitungen und Peripherie.
STS Schwingungstechnik unterstützt Sie dabei, die Ursache gezielt einzugrenzen und die Vibrationen dauerhaft zu senken: mit Schwingungsanalyse/Messung, passenden Schwingungsdämpfern (Motorlagerung/Entkopplung) sowie Schwingungstilgern zur Reduktion kritischer Resonanzen. Je nach Anwendung optimieren wir Lagerpunkte, Steifigkeiten und Dämpfung, um die Schwingungsübertragung auf Rahmen und Umgebung deutlich zu minimieren.
Schnelle Ersteinschätzung: Nennen Sie Motortyp, Drehzahlbereich, Leistung, Einbausituation (starr/elastisch gelagert) und wann die Vibrationen auftreten (Leerlauf/Last): wir empfehlen die nächsten Schritte.
Warum der Dieselmotor vibriert und welche Schwingungskräfte wirken?
Dass ein Dieselmotor vibriert, ist physikalisch durch den Kurbeltrieb bedingt. Die oszillierenden Massen von Kolben und Pleuel erzeugen Trägheitskräfte, die nicht vollständig ausgeglichen werden können. Insbesondere bei Einzylindermotoren oder spezifischen Mehrzylinderanordnungen treten freie Massenkräfte und Massenmomente erster und zweiter Ordnung auf.
Die Erregungsfrequenzen hängen dabei direkt von der Motordrehzahl ab.
Ein weiterer Faktor sind die Gaskräfte, die durch den periodischen Druckverlauf im Brennraum entstehen. Diese Kräfte wirken auf den Kolben und erzeugen ein wechselndes Drehmoment an der Kurbelwelle.
Die Überlagerung dieser Effekte führt dazu, dass das Motorgehäuse in Schwingung versetzt wird. Fachplaner müssen berücksichtigen, dass die Zündfrequenz als Hauptstörgröße fungiert.
Bei einem Viertaktmotor berechnet sich diese aus der Drehzahl multipliziert mit der halben Zylinderzahl.
Es lässt sich beobachten, dass Resonanzeffekte auftreten, wenn die Erregungsfrequenz mit einer Eigenfrequenz der Lagerung oder des Fundaments übereinstimmt. Dies verstärkt die Amplituden massiv und führt zu unzulässigen Belastungen.
Wann ein Dieselmotor vibriert und strukturelle Schäden provoziert?
Wenn ein Dieselmotor vibriert, wird diese mechanische Energie als Körperschall in die angeschlossenen Bauteile übertragen.
Die Folgen sind vielfältig und oft kostspielig.
An erster Stelle steht der vorzeitige Verschleiß von Lagerstellen und Verschraubungen.
Dynamische Zusatzbelastungen führen zu Ermüdungserscheinungen im Material, was Haarrisse in Rahmenstrukturen zur Folge haben kann.
Anwender stellen fest, dass auch periphere Komponenten wie Abgassysteme, Kühlmittelleitungen oder elektronische Steuereinheiten durch die Vibrationen geschädigt werden.
Besonders kritisch ist die Übertragung in das Fundament von Gebäuden.
Hier kann es zu einer störenden Schallabstrahlung in angrenzende Räume kommen. Die technische Umsetzung einer wirksamen Isolierung erfordert daher die Kenntnis des Abstimmungsverhältnisses.
Dieses Verhältnis beschreibt das Proportionalitätsmaß zwischen der Erregungsfrequenz und der Eigenfrequenz des isolierten Systems.
Eine effektive Schwingungsisolierung wird erreicht, wenn das Abstimmungsverhältnis deutlich größer als der Faktor Wurzel 2 ist.
In diesem Überkritischen Sektor findet eine Reduktion der übertragenen Kräfte statt. Liegt das System hingegen im Unterkritischen Sektor oder in der Resonanz, wird die Kraftübertragung sogar verstärkt.
Technische Vertiefung der Massenkräfte und Ordnungsanalysen
Die Analyse der Schwingungen erfordert eine differenzierte Betrachtung der Ordnungen. Massenkräfte erster Ordnung treten mit der einfachen Drehfrequenz auf.
Massenkräfte zweiter Ordnung hingegen wirken mit der doppelten Frequenz. Es zeigt sich in der Praxis, dass besonders diese höheren Ordnungen schwer zu beherrschen sind.
Sie regen oft höherfrequente Eigenformen des Rahmens an. Ein Dieselmotor vibriert oft in verschiedenen Freiheitsgraden gleichzeitig. Dazu gehören translatorische Bewegungen in vertikaler und horizontaler Richtung sowie rotatorische Bewegungen um die Schwerpunktsachsen.
Die Kopplung dieser Bewegungsformen macht die Auslegung der Lagerung komplex. Fachplaner nutzen mathematische Modelle, um die Steifigkeiten der elastischen Elemente so zu wählen, dass keine Koppelfrequenzen in den Betriebsdrehzahlbereich fallen.
Dabei müssen die dynamischen Steifigkeiten der Isolatoren unter Last betrachtet werden. Elastomere zeigen hier oft ein frequenzabhängiges Verhalten, das von der statischen Steifigkeit abweicht.
Die Problematik des Körperschalls bei Dieselmotoren
Neben der mechanischen Belastung ist die akustische Komponente relevant. Wenn der Dieselmotor vibriert, fungieren die Gehäuseoberflächen als Lautsprecher. Dieser Körperschall breitet sich über starre Verbindungen nahezu ungehindert aus. Um dies zu verhindern, ist eine konsequente Entkopplung aller Schnittstellen erforderlich.
Dazu zählen neben der Hauptlagerung auch flexible Rohrverbinder und elastische Kabeldurchführungen. Es lässt sich analysieren, dass metallische Federelemente zwar eine gute Tieftonisolierung bieten, jedoch im hochfrequenten Sektor zu akustischen Brücken neigen.
Hier hilft der Einsatz von zusätzlichen Dämpfungsschichten oder die Kombination verschiedener Werkstoffe. Die Wirksamkeit einer solchen Maßnahme wird durch das Isolationsmaß in Dezibel ausgedrückt. Eine präzise Planung verhindert, dass teure Nachbesserungen an bereits installierten Anlagen notwendig werden.
Lösungskonzepte wenn ein Dieselmotor vibriert
Ab diesem Punkt der technischen Betrachtung rückt die praktische Umsetzung in den Fokus. Die Komplexität der Schwingungsphänomene erfordert oft die Einbeziehung externer Expertise. Die STS Schwingungstechnik Schuster GmbH hat sich als kompetenter Partner für solche anspruchsvollen Aufgaben etabliert. Dieses Unternehmen bietet nicht nur die notwendigen Komponenten, sondern begleitet Projekte von der ersten Analyse bis zur fertigen Installation. Wenn ein Dieselmotor vibriert, liefert die STS Schwingungstechnik Schuster GmbH fundierte Lösungen basierend auf präzisen Berechnungen. Ingenieure schätzen die methodische Herangehensweise, bei der zunächst der Ist-Zustand erfasst wird. Mithilfe moderner Messtechnik lassen sich die dominanten Frequenzen identifizieren. Darauf aufbauend erfolgt die Auswahl der passenden Schwingungsisolatoren. Das Portfolio umfasst eine breite Palette an Produkten, die speziell für die hohen Lasten und thermischen Anforderungen von Dieselmotoren entwickelt wurden. Es wird deutlich, dass eine pauschale Auswahl von Standardelementen oft nicht zum Ziel führt. Die STS Schwingungstechnik Schuster GmbH setzt hier auf eine individuelle Abstimmung.

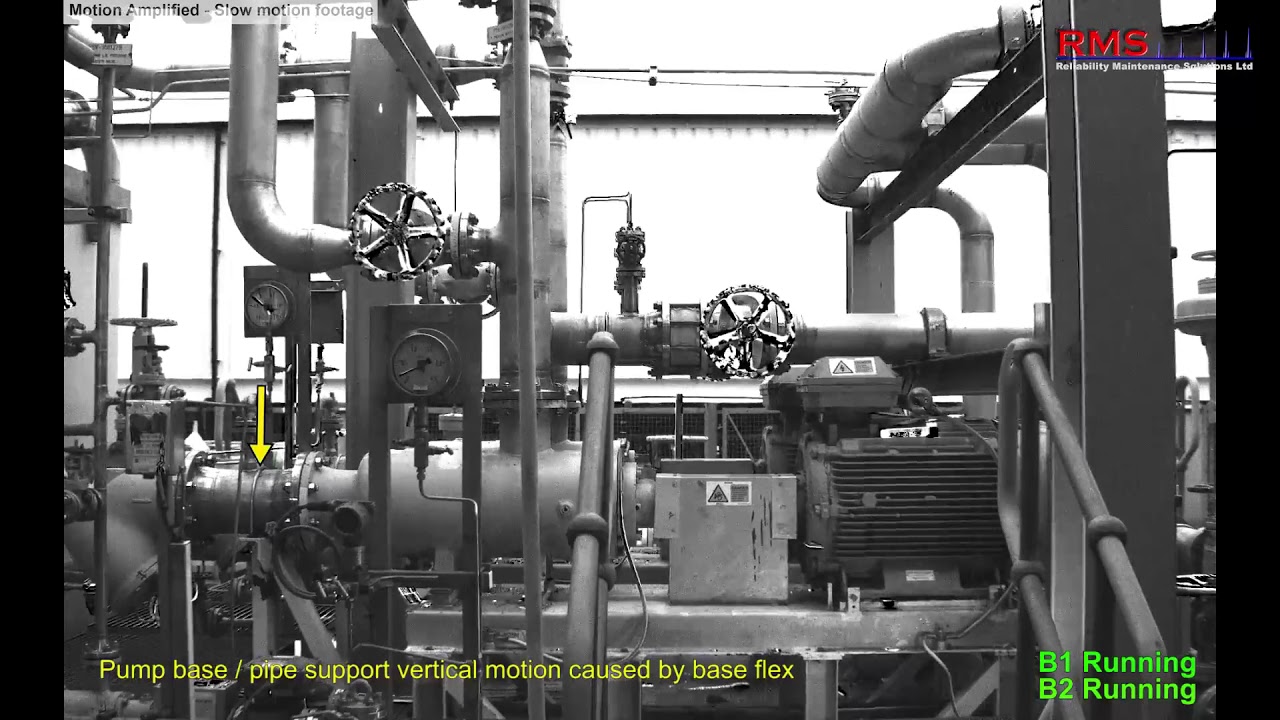

Playlist
4:07
0:33
1:06
0:10
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Leistungsspektrum der STS Schwingungstechnik Schuster GmbH
Die Zusammenarbeit mit einem spezialisierten Fachbetrieb bietet signifikante Vorteile für die Anlagensicherheit. Die STS Schwingungstechnik Schuster GmbH deckt alle relevanten Schritte ab, um Vibrationen dauerhaft zu minimieren. Das Leistungsspektrum umfasst unter anderem:
Detaillierte Schwingungsanalyse vor Ort zur Identifikation kritischer Frequenzen.
Fachliche Beratung bei der Auswahl geeigneter Werkstoffe und Bauformen.
Exakte Berechnung der Eigenfrequenzen und der zu erwartenden Isolierwirkung.
Direktvertrieb von hochwertigen Schwingungsdämpfern, Federisolatoren und Elastomerlagern.
Hohe Verfügbarkeit durch ein gut sortiertes Lager für schnelle Reaktionszeiten.
Durch diese ganzheitliche Betreuung wird sichergestellt, dass die theoretischen Werte in der Praxis auch tatsächlich erreicht werden. Die Experten der STS Schwingungstechnik Schuster GmbH berücksichtigen dabei auch Umweltfaktoren wie Ölbeständigkeit oder Temperatureinflüsse. Dies ist besonders wichtig, da die physikalischen Eigenschaften von Dämpfungselementen über die Lebensdauer stabil bleiben müssen.
Praxisbeispiel zur Reduzierung von Motorschwingungen
Ein konkretes Beispiel verdeutlicht den Nutzen einer professionellen Auslegung. In einer Kraft-Wärme-Kopplungsanlage wurde festgestellt, dass der Dieselmotor vibriert und die Vibrationen auf das angrenzende Verwaltungsgebäude übertrug. Die Messungen ergaben eine dominante Erregung bei 25 Hz, was der halben Nenndrehzahl entsprach. Ohne Isolierung wurden Schwingbeschleunigungen von über 15 mm/s2 am Fundament gemessen. Die STS Schwingungstechnik Schuster GmbH führte eine Simulationsrechnung durch. Es wurden spezielle Kombi-Isolatoren ausgewählt, die eine statische Einfederung von 8 mm unter Last realisierten. Die resultierende Eigenfrequenz des Systems lag nach der Installation bei ca. 6 Hz. Dadurch wurde ein Abstimmungsverhältnis von über 4 erreicht. Die anschließende Kontrollmessung zeigte eine Reduktion der Schwingbeschleunigungen am Fundament auf unter 0,8 mm/s2. Dies entspricht einer Isolierwirkung von über 94 %. Zusätzlich sank der Schalldruckpegel in den Büroräumen um 12 dB. Solche Ergebnisse sind nur durch die präzise Kombination von Analyse und passgenauer Hardware möglich.
Wie die STS Schwingungstechnik hilft wenn ein Dieselmotor vibriert
Die technische Unterstützung geht über den reinen Verkauf hinaus. Wenn Ingenieure feststellen, dass ein Dieselmotor vibriert, bietet die STS Schwingungstechnik Schuster GmbH Unterstützung bei der Integration in bestehende CAD-Modelle. Dies erleichtert die Konstruktion der Anschlusspunkte. Zudem wird auf die korrekte Montage geachtet. Fehler beim Einbau, wie etwa mechanische Überbrückungen durch zu steife Leitungen, können die beste Isolierung wirkungslos machen. Die Fachberater geben hier wertvolle Hinweise zur Gestaltung der gesamten Peripherie. Es zeigt sich, dass ein systemischer Ansatz die besten Resultate liefert. Die langjährige Erfahrung in verschiedenen Industriesektoren ermöglicht es dem Team, auch für unkonventionelle Aufstellsituationen Lösungen zu finden. Ob mobile Aggregate auf Trailern oder stationäre Großmotoren auf instabilen Untergründen, die Expertise ist breit gefächert. Anwender erhalten somit eine Sicherheit, die weit über das Maß von Standardkatalogen hinausgeht.
